Měření rozložení PMD podél optických tras.

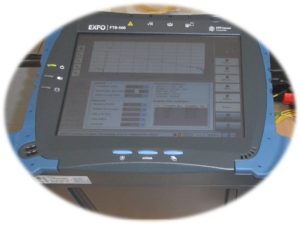

Společnost SITEL je jako jediná v České republice vlastníkem zcela unikátního měřícího přístroje FTB-5600, který dokáže změřit velikost PMD podél celé optické trasy. Většina "klasických" přístrojů a způsobů měření poskytne jako výslednou hodnotu PMD pouze jedno číslo, reprezentující celou trasu. Není tak možné zjistit, zda je špatná trasa celá nebo jen její určitý úsek. V případě nadlimitní hodnoty PMD změřené klasickou metodou (číselná hodnota na trasu), lze zjistit místa nárůstu PMD právě s pomocí distribuovaného měřicího přístroje FTB-5600. To umožní nalezení úseku s nadlimitními parametry PMD. Oprava pouze tohoto úseku přináší značnou výhodu v úspoře finančních prostředků, které by byly vynaloženy na opravu celé trasy a také významné zkrácení doby potřebné ke zprovoznění celé trasy.
Kdy je vhodné využít této měřicí metody?
Polarizační vidová disperze začíná ovlivňovat kvalitu přenosu při rychlostech 10 Gbit/s a vyšších. Důležitost "znalosti" tohoto parametru je také významná při nasazování přenosových systémů WDM a analogové televize na starších optických trasách. PMD se měří také pro kontrolu nově instalované trasy.
Co je to polarizační vidová disperze (PMD)?
Útlum a disperze jsou důležité parametry každého optického vlákna. Útlum vyjadřuje ztrátu světelné energie a lze ho měřit přímou metodou nebo pomocí reflektometrické metody (OTDR). Samotná disperze způsobuje zkreslení přenášeného signálu. Disperzi lze dělit na chromatickou, která je dána vždy způsobem výroby každého optického vlákna a na polarizační, kterou nelze garantovat při výrobě ale mění se i následnou manipulací s optickým vláknem a kabelem. Polarizační vidová disperze reprezentuje stav šíření jednotlivých "vidů" skrz optické vlákno. Při ideálním a zjednodušeném průběhu dorazí jak horizontální, tak vertikální složka ve stejnou dobu i poloze. U reálného vlákna jsou obě složky vzájemně vždy posunuty - tento jev je polarizační vidová disperze:
Co ovlivňuje polarizační vidovou disperzi (PMD)?
- instalace trasy
- teplota (v závislosti na vlastnostech použitého materiálu)
- mechanické namáhání při výrobě, instalaci a provozu
- kvalita vláken při výrobě
- vibrace
(riziková místa pro vibrace jsou souběžně položené kabely podél tramvajových a železničních tratí nebo závěsných kabelů umístěných na trakčních napájecích vedeních)

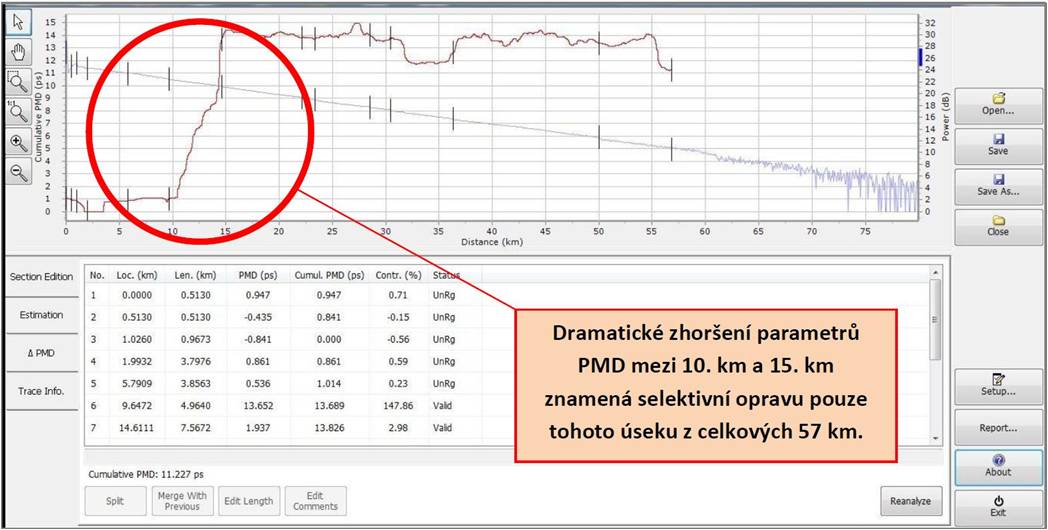

Ukázka naměřených hodnot PMD na samonosném optickém kabelu:
