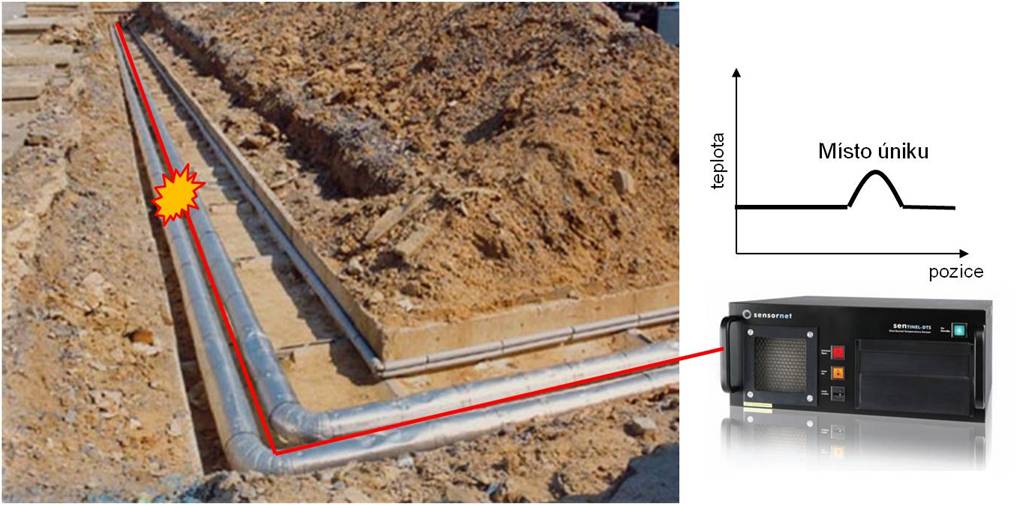

Monitorování úniku tepla a médií pomocí technologie DTS (Distributed Temperature Sensors) z teplovodů, produktovodů a vodních hrází, ohřevu silových kabelů a měření teploty v kombinovaných lanech dálkových energetických tras.
Ve spolupráci se společnosti Safibra a Sensornet se naše společnost podílela na praktickém ověření technologie DTS (Distributed Temperature Sensor) známou také jako Raman OTDR v českých podmínkách. Pro reálné pilotní měření byl použit přístroj společnosti Sensornet, který je schopen pracovat v rozsahu měření -20 °C až +80° C s rozlišením 0.01°C. Měření lze provádět v úseku až 20 km, kde prostorové rozlišení je 1 m. Doba měření v rozsahu 10 s až 6 hodin. Počet kanálů, které mohly být připojeny = 1 ( možnost rozšíření na 2, 4, 8, 16 ).
Co tato technologie umožňuje:
- monitorování průběhu teploty podél celého optického vlákna
- senzorem je standardní telekomunikační optické vlákno
- několik tisíc měřicích bodů představovaných délkou optického vlákna
- změny teploty lze monitorovat nepřetržitě nebo podle nastaveného časového scénáře
- základní princip monitorování je podobný principu radaru - vysíláním světelného paprsku, a jeho odrazem
- měření není ovlivněno elektromagnetickým zářením
- předpokládaná životnost takovéhoto vláknového senzoru je 30 let
Měření ovlivňují čtyři parametry:
délka trasy, prostorové rozlišení, rozlišení teploty, čas potřebný pro získání dostatečného počtu naměřených hodnot

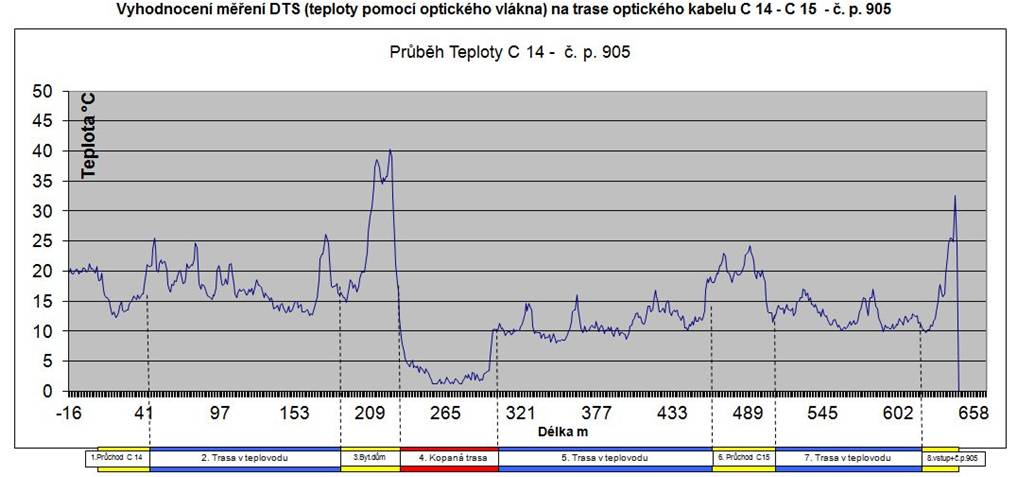

Ukázka naměřeného teplotního průběhu trasy pomocí optického vlákna:
Monitorování teploty vysokonapěťových kabelů

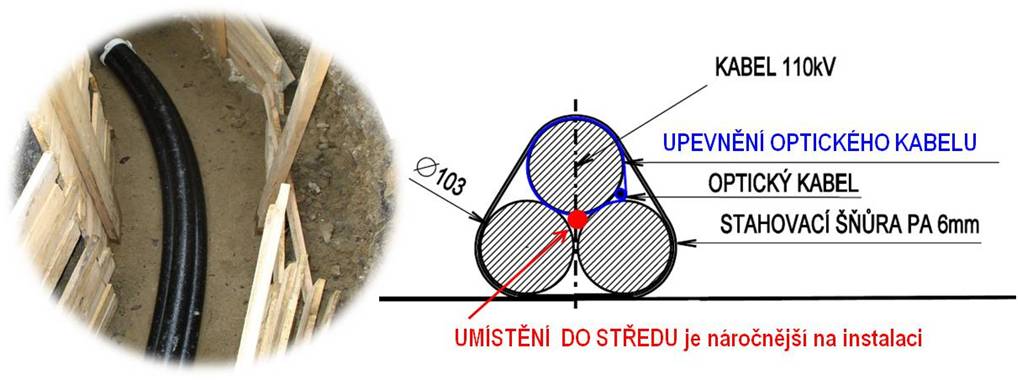

umožňuje nejen zjištění průběhu jejich teploty v celé trase ale také předcházení poruchy tím, že je zvýšení teploty v jednom určitém místě včas signalizováno ještě před tím, než dojde k celkovému poškození kabelu a tím i k přerušení dodávky elektrické energie. Jak umístit optický kabel do svazku se silovými kabely ukazuje obrázek:
